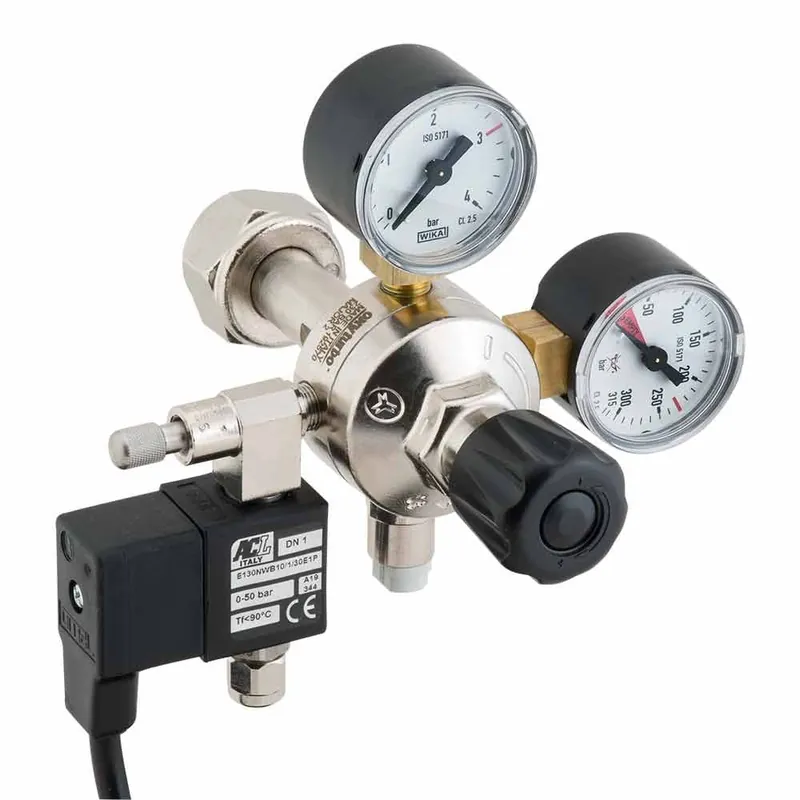

Oxyturbo CO2 reduktor – nyomáscsökkentő szelep
Az Oxyturbo CO2 reduktor minden W21.8 menetes csatlakozással rendelkező CO2 palackkal használható.
Fő alkotóelemek:
– a palack nyomását jelző nyomásmérő,
– a kimenő nyomást jelző nyomásmérő,
– a kimenő nyomást állító tűszelep,
– a nyomást csökkentő szelep.
A CO2 rendszer megfelelő működtetéséhez javasolt a CO2 mágnesszelep alkalmazása is a rendszerben, hogy éjszakára le tudjuk állítani a CO2 beoldását!
TECHNIKAI ADATOK:
– Maximális nyomás: 250 bar.
– Csak CO2 gázzal használható.
– Bemenő nyomás: 50-70 bar.
– Anyaga: fém
– Kimenő nyomás: 1-3 bar.
– Nyomásmérő órák – 2 db.
– Tűszelep a CO2 kimenő nyomás állítására.
– Csatlakoztatható 4/6 mm-es műanyag csőhöz.
– A tűszelepet fém sapka védi a szennyeződésektől és nedvességtől.
HASZNÁLATI ÚTMUTATÓ:
Összeszerelés:
1. Csavard fel a nyomáscsökkentő szelepet a nagynyomású CO2 palackra kézzel.
2. Állítsd a nyomáscsökkentő szelepet a megfelelő szögbe és húzd meg a palack csatlakozót a megfelelő méretű csavarkulccsal.
3. Csatlakoztasd a 4/6 mm-es CO2 cső végét a (4) csatlakozóhoz. A csatlakozó rögzítő csavarját a cső csatlakoztatása előtt húzd a cső végére, majd a csatlakoztatás után csavard a menetre kézzel.
Beállítás:
4. A tűszelepet egy fém sapka védi a szennyeződésektől és nedvességtől. Távolítsd el a védősapkát és zárd el a tűszelepet.
5. Nyisd meg a palack csapját 4 teljes fordulatú tekeréssel. A nyomásmérők ekkor 50-70 bar illetve 1.5 bar nyomást fognak mutatni.
6. Nyisd meg a tűszelepet a kívánt mértékben a megfelelő buborékszám eléréséig (a buborékszámot a buborékszámláló mutatja).
FIGYELMEZTETÉSEK:
Felcsavarás előtt ellenőrizzük, hogy a tűszelep kellően beleszorul-e a reduktorházba.
Amennyiben lehet rajta tekerni, szorítsuk meg kézzel.
Soha ne távolítsd el a nyomáscsökkentő szelepet a palackról amíg az nyomás alatt van.
Először mindig a palack csapját kell elzárni, utána a tűszelep kinyitásával a nyomáscsökkentő szelepben esetleg még meglévő nyomást ki kell egyenlíteni.
Figyelem: a CO2 palackokat csak álló helyzetben használjuk, döntve vagy fektetve tilos használni, a folyékony CO2 tönkreteheti a nyomáscsökkentő szelepet.
